高壓水噴霧干燥塔自動清洗系統

一、系統概述

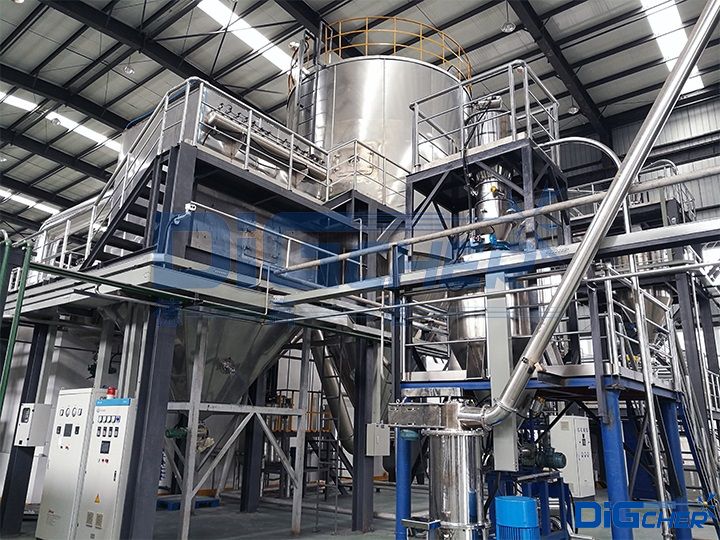

噴霧干燥塔的原理是利用霧化器將料液分散為細小的霧滴，并在熱干燥介質中迅速蒸發溶劑形成干粉產品的干燥設備。由于在噴霧干燥過程中，被干燥的物料會粘在干燥塔內壁上，稱之為粘壁。粘壁后的物料由于長時間停留在熱的內壁上，經常會出現被燒焦或變質的現象，從而影響產品質量。粘壁物料由于不能被引風及時帶出干燥塔，結果造成產品收率降低。當粘壁現象嚴重到一定程度時，為了清除粘壁物料必須停產清洗，使操作周期延長，生產能力下降。因此，噴霧干燥塔的粘壁現象一直是該行業的技術難題。

現今業內噴霧干燥塔采用比較廣泛的清洗方式是由人工手持高壓水槍進行沖洗，具有清洗效率低，復雜部位清洗不徹底等缺點。為了解決這種問題，北京德高潔清潔設備有限公司組織技術力量，用時三個月研發并制造出高壓水噴霧干燥塔自動清洗系統。該系統采用先進的高壓水射流三維清洗技術，可實現對噴霧干燥塔360°的全方位清洗。

二、系統構成

德高潔高壓水噴霧干燥塔自動清洗系統由高壓水清洗系統、污水處理系統、烘干系統及吊裝定位系統等組成。吊裝定位系統是由底座、立柱及水平臂組成。清洗系統由機械結構、高壓水泵站、液壓驅動系統及計算機控制系統組成。

三、工作流程

德高潔高壓水噴霧干燥塔自動清洗系統是利用高壓水射流的動能將噴霧干燥塔內壁表面上的堅硬垢物擊碎，從而剝離并清除掉。具體清洗流程是將特制的三維洗罐器伸縮機構安裝在噴霧干燥塔入口上，伸縮桿伸進塔內，伸縮機構可采用手動、電動、液壓等控制，伸縮桿在塔內伸縮和沿內壁周圍方向移動。根據具體實際情況可選用特制的2孔或4孔三維洗罐器，當三維洗罐器水平旋轉時，水射流形成的旋轉力矩帶動噴嘴在垂直面內旋轉。由于三維旋轉噴頭與伸縮桿的復合運動，高壓水射流可以覆蓋噴霧干燥塔內任何位置，從而完成清洗。

四、設備優勢

1、選擇適當?shù)膲毫Φ燃?jí)，高壓水射流清洗不會損傷被清洗設備的基體；

2、高壓水射流清洗是使用普通水于高速度下的沖刷清洗，所以不污染環境，不腐蝕設備，不會造成任何機械損傷；

3、能在環境惡劣的場合進行清洗，根除了人工清洗的隱患；

4、自動化程度高，運行穩定；

5、清洗速度比傳統人工清洗方法快幾倍；

6、利用高壓水射流對噴霧干燥塔內壁進行逐點清洗，塔內每一位置的清洗都是可控的，并可單獨對每一位置進行重復清洗。
